Seja um flange de permutador de calor ou válvula, desde que siga a norma ASME B.16.5 poderemos calcular o torque, a força ou a dilatação dos parafusos necessário para causar a vedação completa da junta neste flange.
É especialmente projetado para a atividade de manuntenção, porém, tem características que permitem utilizá-lo no projeto, pois, dadas as informações de processo, do parafuso e da junta, este pode selecionar os materiais para juntas adequados e o respectivo torque a ser aplicado nos parafusos. Esta é uma característica que não encontrei em nenhum outro software relacionado.

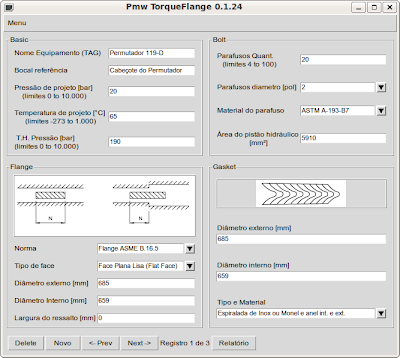

Abaixo está um screenshot do mesmo:
Após calcular o torque, este produz um relatório em .rtf pronto para ser usado pelo pessoal de manuntenção de uma fábrica com todos os dados necessários e uma tabela de torqueamento com 30%, 70% e 100% do torque a ser aplicado.
